Sínhajlító és lyukasztó gép

Készletinformáció:
+36-1 261 9295

03200K_1010

Asztalméret: 600×300 mm. Velejáró tartozék a hajlítómatrica, a hajlítótüske a hajlítási szöget beállító kapcsolóval, a hosszütköző, és a tápegységgel egyszerre történő megrendeléskor a tömlő és az összekötő kábel is.
A gép tömege 54 kg. Tápfeszültség 230 V, 50 Hz.

Megmunkálható sínméret 125×12 mm.
Lehajlítás 50 mm-től, Z hajlítás 70 mm-től, U hajlítás 100 mm-től lehetséges.
Sínközépre lyukasztani csak 110 mm sínszélességig lehet.
Az opcionális etázshajlító  tartozékkal 5, ill. 10 mm-es etázs hajlítható 5 mm-es sínre 100 mm, illetve 10-mm es sínre 60 mm szélességig.

A hajlítási illetve lyukasztási műveletek közötti áttérés szerszám nélkül elvégezhető és utána mindössze a gépen lévő választókapcsolót kell átkapcsolni.

A géphez a tápegységet és a lyukasztó szerszámokat külön kell megrendelni.
A köralakú sínlyukasztó szerszám két részből, a külön megrendelendő bélyegből és a vágólapból áll, az ovális és a szögletes sínlyukasztó pedig egyben tartalmazza a két részt.

Lyukasztók rendelhetők ø 6,6÷21,5 mm között, kerek, négyzetes és ovális hosszlyuk formában, akár
csupaszított hajlékony sínekhez is, saját gyártásból, lásd lejjebb a  táblázatot.

A géphez használhatók a HSC3 sínhajlító-lyukasztó présfejünk több méretben kapható lyukasztószerszámai. Ezekről itt talál táblázatot.

Egyéb méret és alak (pl.  négyszög) is rendelhető, egyedi gyártásban. Ára nettó 85 000 Ft, érdeklődjön!

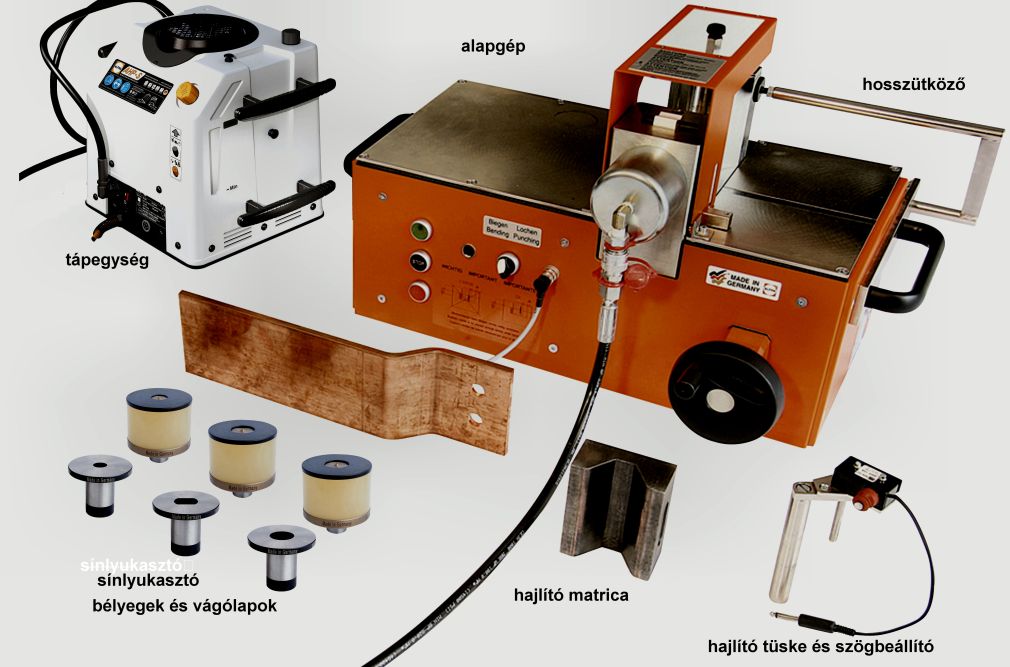

A géphez kétféle hidraulikus tápegység választható. AHP-S tápegységA nagyobb olajszállítású AHP-M1 kódjelű, 03 855 kódszámú (a nagy kép mutatja), vagy a kisebb, AHP-S kódjelű, 03 854 kódszámú hidraulikus tápegység. (Jobbra a kép.)
Az említett tápegységek vezérlése úgy van kialakítva, hogy – a géppel kábellel összekapcsolva, – a műveletek végén a gép automatikusan kikapcsol és a munka-dugattyú visszatér alaphelyzetébe. Az automatikus mozgáshatárolás miatt sem a gép, sem a tápegység nem terhelhető túl.
A gép bármely másik hidraulikus tápegységünkkel, sőt – előzetes egyeztetés után – idegen gyártmányú, legalább 550 bar nyomású hidraulikával is használható, de ilyenkor figyelmesebb munkavégzés szükséges, mert
az önműködő mozgáshatárolás csak a fenti két tápegységgel működik. Kisebb szállítóképességű szivattyúkkal a munkafolyamat természetesen tovább tart.

Az AHP-M1 és az AHP-S  tápegységek önállóan is használhatók (például sínvágáskor, kábelsaru préseléskor, lemezlyukasztáskor). Ilyenkor az AELK típusú (START-KI) vagy az AELKS (START-STOP-KI) lábkapcsolónk alkalmazását ajánljuk, hogy ne legyünk a kábellel a hajlítógéphez kötve.
Ha egyedül dolgozunk, a kézben tartott munkadarabot el kell engedni a zöld indító nyomógomb megnyomásához. Ez a kényelmetlenség elkerülhető az AELKG lábkapcsoló használatával.

Váltócsapot (AISZ) és átkapcsolót (HTAK) is rendelhet, hogy ne kelljen az olajtömlőt a hajlítógép és a másik készülék (pl. sínvágó) között, az AELK vagy AELKS lábkapcsoló használatakor pedig a kábelt a gép és a tápegység között is “átdugaszolni”.  (Lásd a További információk-nál és alul a Kapcsolódó termékek-nél.)

A géppel csak a lemezvastagságnál nagyobb átmérőjű furat lyukasztható!
A vékonyabb bélyegeknél a táblázatban megadott maximális sínvastagság túllépése töréshez vezethet!

A gépről videó látható itt!

Használati utasítás letöltése

  • ASHGK
  • 125×12 mm
  • 03 200
  • 1 730 000 Ft
Kapcsolódó termékek:

Kép Megnevezés Méret Beszállítói kódszám Kódjel Nettó ár Darab
Lyukasztóbélyeg sínlyukasztóhoz, max. 5mm 6,6 mm 03 204 AASB6,6 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz, max. 6 mm 9,0 mm 03 205 AASB9 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz, max. 8 mm 9,5 mm 03 206 AASB9,5 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 11 mm 03 207 AASB11 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 11,5 mm 03 208 AASB11,5 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 13,5 mm 03 209 AASB13,5 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 14 mm 03 210 AASB14 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 17,5 mm 03 211 AASB17,5 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 18 mm 03 212 AASB18 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 21 mm 03 213 AASB21 46 640 Ft
Lyukasztóbélyeg sínlyukasztóhoz 21,5 mm 03 214 AASB21,5 46 640 Ft
Vágólap sínlyukasztóhoz, max. 5mm 6,6 mm 03 230 AASVV6,6 18 900 Ft
Vágólap sínlyukasztóhoz, max. 6 mm 9,0 mm 03 231 AASVV9 18 900 Ft
Vágólap sínlyukasztóhoz, max. 8 mm 9,5 mm 03 232 AASVV9,5 18 900 Ft
Vágólap sínlyukasztóhoz 11 mm 03 233 AASVV11 18 900 Ft
Vágólap sínlyukasztóhoz 11,5 mm 03 234 AASVV11,5 18 900 Ft
Vágólap sínlyukasztóhoz 13,5 mm 03 235 AASVV13,5 18 900 Ft
Vágólap sínlyukasztóhoz 14 mm 03 236 AASVV14 18 900 Ft
Vágólap sínlyukasztóhoz 17,5 mm 03 237 AASVV17,5 18 900 Ft
Vágólap sínlyukasztóhoz 18 mm 03 238 AASVV18 18 900 Ft
Vágólap sínlyukasztóhoz 21 mm 03 239 AASVV21 18 900 Ft
Vágólap sínlyukasztóhoz 21,5 mm 03 240 AASVV21,5 18 900 Ft
Ovális hosszlyuk lyukasztó, komplett 7,0×10 ASOL7,0×10 75 000 Ft
Ovális hosszlyuk lyukasztó, komplett 9,5×15 ASOL9,5×15 75 000 Ft
Ovális hosszlyuk lyukasztó, komplett 11,5×15 ASOL11,5×15 75 000 Ft
Ovális hosszlyuk lyukasztó, komplett 13,5×18 ASOL13,5×18 75 000 Ft
Ovális hosszlyuk lyukasztó, komplett 14,5×18 ASOL14,5×18 75 000 Ft
Ovális hosszlyuk lyukasztó, komplett 17,5×21 ASOL17,5×21 75 000 Ft
Lyukasztóbélyeg hajlékony sínhez 7 7,0 mm ASHB7 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 9 9,0 mm ASHB9 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 9,5 9,5 mm ASHB9,5 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 11 11 mm ASBH11 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 11,5 11,5 mm ASBH11,5 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 13,5 13,5 mm ASHB13,5 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 14 14 mm ASHB14 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 17,5 17,5 mm ASHB17,5 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 21 21 mm ASHB21 38 000 Ft
Lyukasztóbélyeg hajlékony sínhez 21,5 21,5 mm ASHB21,5 38 000 Ft
Vágólap hajlékony sínhez 7 7,0 mm ASHV7,0 17 500 Ft
Vágólap hajlékony sínhez 9 9,0 mm ASHV9 17 500 Ft
Vágólap hajlékony sínhez 9,5 9,5 mm ASHV9,5 17 500 Ft
Vágólap hajlékony sínhez 11 11 mm ASHV11 17 500 Ft
Vágólap hajlékony sínhez 11,5 11,5 mm ASHV11,5 17 500 Ft
Vágólap hajlékony sínhez 13,5 13,5 mm ASHV13,5 17 500 Ft
Vágólap hajlékony sínhez 14 14 mm ASHV14 17 500 Ft
Vágólap hajlékony sínhez 17,5 17,5 mm ASHV17,5 17 500 Ft
Vágólap hajlékony sínhez 21 21 mm ASHV21 17 500 Ft
Vágólap hajlékony sínhez 21,5 21,5 mm ASHV21,5 17 500 Ft
Etázshajlító az ASHGK-hoz - 03 246 ASHE 252 500 Ft
Kézi kapcsoló AHP-hez - 03 859 AKKAHP 63 000 Ft
Lábkapcsoló (START-KI) (5p) - AELK 44 000 Ft
Lábkapcsoló (START-STOP-KI) (5p) - AELKS 52 000 Ft
Lábkapcsoló indításhoz (3p) - AELKG 39 000 Ft
Vezérlés átkapcsoló - HTAK 42 000 Ft
Irányváltó csap tömlőkkel - AISZ 90 000 Ft
Önbeálló pofás hajlítómatrica - 03 228 ASHMM 216 900 Ft
Neoprén lehúzó a bélyeghez (piros, alfra) - 03 247 AANEOP 14 600 Ft
Végállás kapcsoló, piros JVKP 6 400 Ft
Végállás kapcsoló, fekete JVKF 25 700 Ft
Kábel a sínhajlító és a tápegység közé - 03 200-057 ASHK 25 300 Ft
